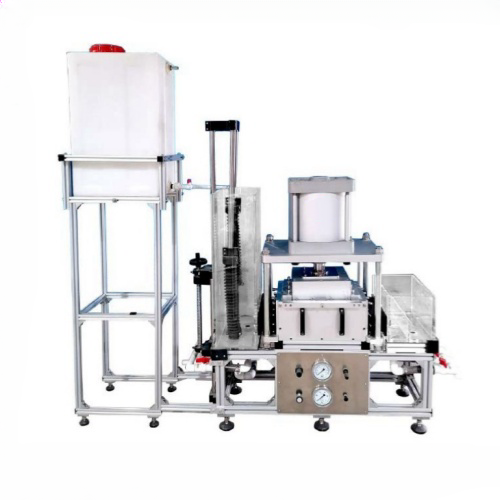

土工合成材料水平渗透仪是工程材料检测领域的关键设备，通过模拟实际工程中的水流条件，精准测量土工织物、塑料排水板等材料在水平方向上的渗透性能。其核心功能在于评估材料输导水流的能力，为堤坝防渗、路基排水等工程提供科学依据。以下从操作流程、参数设置、注意事项及维护保养四个维度展开说明。

　一、操作前准备：细节决定成败

　试验前需对试样进行标准化处理。将试样裁剪为特定尺寸，对于厚度较薄的材料，需采用多层叠加的方式达到有效厚度。例如，某工程检测中，技术人员将厚度0.5毫米的土工布裁剪为200毫米×300毫米的试样，并叠加至3层以满足测试要求。试样需在水中充分润湿，通常浸泡时间不少于1小时，水中可添加不超过0.05%的非离子润湿剂以消除表面张力干扰。

　设备组装环节需确保密封性。将试样装入渗透仓时，需在试样边缘包裹乳胶膜或专用密封套，防止水流从非渗透路径通过。某实验室曾因密封不严导致测试数据偏差达30%，经排查发现是乳胶膜破损所致。组装完成后，需通过加压装置施加2-5千帕的预压力，使试样与渗透仓壁完全贴合，同时排出内部气泡。

　二、参数设置：精准模拟工程环境

　法向压力的设定需贴合实际工况。该仪器可施加10-500千帕的垂直压力，模拟不同覆盖层下的荷载条件。例如，在垃圾填埋场防渗层检测中，需设置200千帕压力以模拟垃圾堆体的长期压实效应；而在公路路基排水检测中，则采用50千帕压力模拟路面结构层的压力。压力调节需采用分级加载方式，每级压力保持15分钟以上，确保试样变形稳定。

　水力梯度的选择需兼顾测试效率与数据可靠性。根据标准，水力梯度通常设置为0.1、0.5、1.0三个梯度。在某水库堤坝检测项目中，技术人员发现当水力梯度超过0.8时，部分试样出现局部冲蚀现象，最终将测试梯度调整为0.5，既保证了数据准确性，又避免了试样损伤。常水头调节范围可达0-800毫米，需通过溢流管维持水位恒定，精度控制在±1毫米以内。

　三、测试过程：动态监测与数据采集

　启动供水系统后，需观察测压管水位变化。当上下游水位差稳定在设定值时，方可开始计时。某次测试中，技术人员发现水位波动超过±5毫米，经检查发现是进水阀门开度过大所致，调整后水位稳定性显著提升。渗流水量采集需采用专用量筒，记录15分钟内的渗流量，重复3次取平均值。对于导水率较低的材料，可延长采集时间至30分钟以提高精度。

　温度控制是影响测试结果的关键因素。水温每升高1℃，水的黏度降低约2%，直接影响渗透系数计算。高端设备配备自动恒温系统，可将水温控制在20±0.5℃范围内。在无恒温装置的条件下，需记录试验水温，并通过修正系数对结果进行补偿。某研究机构对比试验显示，未进行温度修正的数据偏差可达8%，而修正后偏差控制在1%以内。

　四、维护保养：延长设备使用寿命

　每日使用后需彻底清洁渗透仓，防止试样残留物堵塞水流通道。某实验室因未及时清理砂砾残留，导致下次测试时水头差异常，经拆解发现渗透仓底部沉积了2毫米厚的细砂。每周需对压力传感器进行校准，采用标准砝码验证压力显示准确性。某设备因传感器漂移导致测试压力比实际值低15%，经校准后恢复正常。

　长期停用时，需排空设备内的积水，防止金属部件锈蚀。某设备因冬季未排空积水，导致压力泵内部结冰膨胀，维修成本高达设备价值的30%。定期检查乳胶膜老化情况，发现裂纹或弹性下降需及时更换。某项目因使用老化乳胶膜导致密封失效，测试过程中发生严重渗漏，最终重新采购材料补测。

　通过标准化操作流程、精细化参数设置、动态化过程监测及系统化维护保养，可充分发挥土工合成材料水平渗透仪的检测效能。该设备不仅为工程质量提供数据支撑，更为新型材料研发提供了性能验证平台，在土木工程领域发挥着不可替代的作用。
