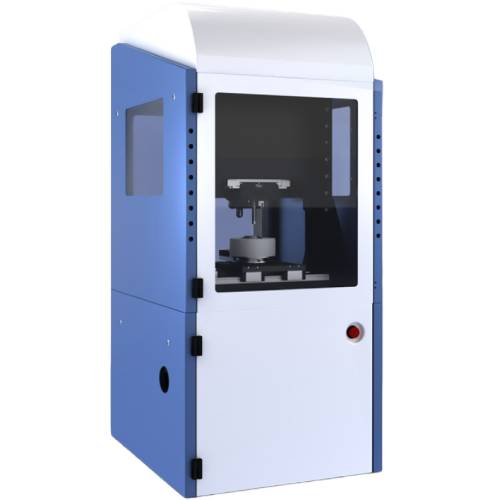

化学机械抛光机是专为工艺研发与产品开发设计，搭载多元化抛光工艺模块，可全面支撑产品开发过程中的工艺优化与验证。设备具备宽量程转速调节、闭环式加载力精准控制、多功能晶圆夹持机构及自动化浆料输送系统，适配多场景研发需求。

设备支持抛光过程多维度在线信号实时监测，除可完成晶圆、基底等工件的高效抛光外，还集成在线三维形貌检测模块。该组合可实时获取工件表面状态、摩擦系数及磨损变化规律，为工艺迭代与机理研究提供完整数据支撑。

化学机械抛光机的原理

机械磨削作用

CMP过程的机械作用力由抛光垫与抛光盘间的摩擦力提供。抛光垫采用柔性弹性材质，可将外部加载力均匀传递至晶圆表面，使工件局部产生微磨削效应，精准去除表面凸起、杂质及微观缺陷，实现表面整平。

化学腐蚀作用

通过专用化学抛光液（研磨液）对晶圆表面进行改性处理，抛光液中的活性组分与晶圆表面金属、氧化物发生氧化、溶解、络合等化学反应，软化待去除层，协同机械作用实现高效、低损伤材料去除。

化学机械抛光机的作用

化学机械抛光机是半导体制造、光学器件加工、航空航天等领域的关键表面处理装备，通过化学腐蚀+机械磨削协同作用，实现纳米级超精密平坦化加工。作为半导体制程核心工艺设备，其标准工作流程为：晶圆吸附于旋转承载头，待抛光面朝下压紧于覆有抛光垫的旋转平台，同步喷洒抛光液，在化-机协同作用下完成高精度平坦化加工。

化学机械抛光机怎么用

（一）开机准备

作业前确认设备各系统运行正常，包括旋转平台、抛光垫、供液单元、监控模块等；校验紧急停机按钮功能有效性。调控作业环境：温度20℃–25℃，相对湿度40%–60%。操作人员必须佩戴防化手套、护目镜、实验服等防护装备，规范作业。

（二）晶圆装载与定位

先用专用清洗剂清洁晶圆表面，去除粉尘、油污等污染物；将洁净晶圆平稳放置于载台，确保背面贴合紧密，防止抛光过程滑移；借助显微镜或定位装置，将晶圆精准调至抛光垫中心区域。

（三）抛光液选型与配制

依据工件材质与抛光指标，选用匹配的抛光液配方，严格按比例精准配制。抛光液组分与配比直接决定抛光速率、表面粗糙度与加工质量，配比偏差易导致速率不足、粗糙度超标或副反应损伤，需严格遵循工艺规范执行。

（四）抛光参数设定

根据工艺要求设定加载压力（影响去除速率与表面质量）、承载头/平台转速（转速越高效率越高，过高易增加表面损伤风险）及抛光时间（依据去除厚度与平整度要求确定）。

（五）过程监控与调控

通过观察窗或在线监控系统实时观测抛光状态，可根据加工进展动态微调压力、转速等参数；抛光液随加工持续消耗，需按周期自动/手动补充，保证工艺稳定性。

（六）抛光后处理

抛光完成后轻柔取片，避免表面划伤；采用去离子水或专用清洗剂彻底冲洗，去除残留抛光液与磨屑；用氮气均匀吹干表面，消除水印；最后进行质量检测，包括表面粗糙度、平面度、划痕与污染判定，保障成品合格率。

化学机械抛光机要注意什么

日常清洁与耗材维护

定期清洁设备外表面及关键腔体，防止粉尘侵入影响运行；及时清理抛光垫残留抛光液、磨屑，避免沉积改变抛光特性；定期检查抛光垫磨损程度，磨损超标立即更换，保证加工均匀性与平整度。

抛光液管理规范

严格按配方比例配制，不同材质工件匹配专用抛光液；密封避光储存，防止污染、变质；失效或过期抛光液禁止使用，避免损伤工件与设备；定期更换在用抛光液，防止长期循环导致性能衰减。

设备校准与点检

定期校准加载力、转速、时间等关键参数，确保精度在允许范围内；定期巡检电机、传动机构、管路、传感器等部件，排查松动、异响、渗漏、磨损隐患，故障部件及时维修或更换，保障设备长期稳定运行。

总结

上海千实精密机电有限公司所制造的化学机械抛光机用于工艺和产品开发。该平台可提供多种抛光工艺来优化产品开发。包括广泛的速度范围、闭环加载力控制、多功能晶圆夹具和自动浆料输送系统。
